Allgemeine Funktionsmodule

Sollwertmodule digital oder über Potentiometer einstellbar
sowie Standard-Regelmodule

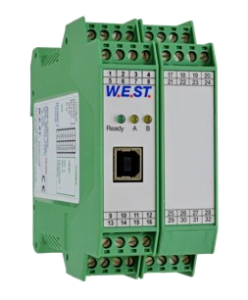

DSG-111

Digitales Sollwertmodul, alternativ mit Leistungsendstufe

Typische Anwendungen:

  • Eil-/Schleichgangsteuerungen
  • abrufbare Geschwindigkeits- oder Drucksollwerte
  • Kennlinienanpassungen und Signal-Bereichsüberwachungen
  • Rampengenerierung für kritisch zu beschleunigende Antriebe
weiterlesen
Dieses Elektronikmodul wurde zur Ansteuerung von Proportionalwegeventilen mit integrierter oder externer Elektronik entwickelt. Über vier binär kodierte digitale Eingänge können bis zu 16 programmierte Sollwerte und die dazugehörigen Rampenzeiten abgerufen werden. Die Rampengenerierung wurde optional mit einer Ruckbegrenzung realisiert, wodurch ein besonders weiches Verhalten sichergestellt wird.

Alternativ ist auch die Programmierung einer Vier-Quadranten-Rampe möglich.

Mit Hilfe einer programmierbaren Funktion lässt sich der analoge Sollwerteingang auf vielfältige Weise mit dem digital abgerufenen Sollwert verknüpfen.

Die Ausgangsstufe unterstützt die Anpassung an die Proportionalventile durch Überdeckungskompensation als Sprungfunktion zur Kennlinienlinearisierung.

DSG-111-U/P


DSG-112

Frei konfigurierbares Regel- und Steuermodul, alternativ mit Leistungsendstufe

Typische Anwendungen:

  • Eil-/Schleichgangsteuerungen
  • abrufbare Geschwindigkeits- oder Drucksollwerte
  • Kennlinienanpassungen und Signal-Bereichsüberwachungen
  • zeitgesteuerte Bewegungsabläufe
  • Sollwert-Vorgaben
  • allgemeine Regelungsfunktionen
weiterlesen

Dieses Elektronikmodul wurde als allgemeines Regel- und Steuermodul entwickelt. Durch seine schnelle
Signalverarbeitung ist es ideal für die hydraulische Antriebstechnik geeignet, aber universell auch in anderen Branchen und Technologien verwendbar.

Die skriptbasierte Programmierung ist viel einfacher in der Handhabung als eine SPS-Programmiersprache und ermöglicht, typische Anforderungen auf kompakteste Weise zu realisieren.

Weitere Vorteile sind:

  • Extrem schnelle Verarbeitung im Zyklus von 1 ms
  • Einfachster Aufbau der Befehle, schnelle Einarbeitung
  • Möglichkeit einer Offline-Simulation der Skripte, auch ohne Hardware
  • Auch Regelfunktionen sind möglich, PI-Regler integriert

DSG-112-U/P

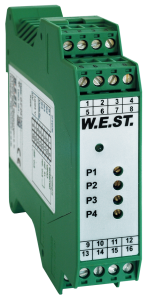

DSG-164DSG-164



Digitaler Sollwertgeber

Typische Anwendungen:

  • analoge Sollwertgenerierung mittels digitaler Schalteingänge





weiterlesen

Über vier Schalteingänge sind vier über Potentiometer einstellbare Sollwerte abrufbar. Zur Versorgung externer Potentiometer ist eine Referenzspannung (10 V) verfügbar. Über einen weiteren Schalteingang ist die Polarität des Ausgangs umschaltbar. Werden mehrere Schalteingänge gleichzeitig angesteuert, so ist immer der höherwertigste aktiv. Ist kein Eingang aktiv, so wird eine extern angelegte Spannung auf den Ausgang geschaltet. Auf diese Weise sind die Sollwertmodule kaskadierbar.

DSG-164-30
