PID- und Druckregler

PID- und Druckregelbaugruppen für den universellen Einsatz mit Druckventilen oder Verstellpumpen und p/Q-Regelbaugruppen für Volumenstromsteuerung mit Druckbegrenzungsregelung



Allgemeine Informationen

Applikation Note Druckregler mit automatischer Inbetriebnahmefunktion

AN-104-DE


MDR-337-P

Druckregelmodul mit integriertem Leistungsverstärker und Inbetriebnahme-Assistenten

Typische Anwendungen:

  • Druckregelung mit Druckventilen, auch an Verstellpumpen.
    Aufgrund der Linearisierung können eine besonders gute Dynamik und Präzision erreicht werden.

Diese Baugruppe regelt den Druck (und optional die Geschwindigkeit) eines hydraulischen Systems. Integriert ist eine Leistungsendstufe für Stetigventile.

Dieses Modul entspricht hinsichtlich der technischen Daten der MDR-137-P, jedoch verfügt die Baugruppe zusätzlich über einen Inbetriebnahmeassistenten zur Ermittlung einer optimalen Vorsteuerkennlinie und zur dynamischen Reglereinstellung.

weiterlesen

Auf diese Weise ist es möglich, Nichtlinearitäten des Systems optimal zu kompensieren. Durch die angepasste Vorsteuerung muss der Regelalgorithmus nur noch geringe Abweichungen ausregeln, dadurch reagiert das System schnell und mit geringstem Überschwingen.

Zur Regelung kann wahlweise auch der patentierte MR-Regler aktiviert werden, er vereint robustes Verhalten mit hervorragenden dynamischen Eigenschaften.

Die automatische Einstellung der Reglerparameter ermöglicht eine besonders schnelle und unkomplizierte Handhabung.

MDR-337-P


MDR-339-P

Zweikanaliges Druckregelmodul mit integrierten Leistungsverstärkern, Inbetriebnahmeassistent und IO-Link Schnittstelle

Typische Anwendungen:

  • Druckregelung mit Druckventilen oder Servopumpen sowie Drehzahlregelung mit analogen Drehzahlgebern (Tacho).

Diese Baugruppe ist zur Druckregelung in hydraulischen Systemen vorgesehen, kann aber auch für vielfältige andere Anwendungen verwendet werden, bei denen die Kombination aus einem PID-Regler, Vorsteuerung und unidirektionaler Endstufe benötigt wird. Das Gerät umfasst zwei vollkommen unabhängige Kanäle.

weiterlesen

Integriert sind zwei Leistungsendstufen für Proportional-Druckventile. Verschiedene Einstellparameter ermöglichen eine optimale Anpassung an das jeweilige Ventil. Der Regelkreis arbeitet mit einer Regelzykluszeit von 1 ms und die integrierte Leistungsendstufe mit einer Zykluszeit von 0,125 ms für die Magnetstromregelung.

Die Sollwerte werden über IO-Link vorgegeben, über diese Anbindung sind die Istwerte wie auch Status- und Diagnoseinformationen abrufbar.

Die Regelgrößen werden über 0…10 V Signale (oder 4… 20 mA mit Kabelbruchüberwachung) eingelesen. Der Ausgangsstrom ist geregelt und somit von der Versorgungsspannung und dem Magnetwiderstand unabhängig. Die Ausgangsstufe wird auf Kabelbruch und Überstrom (Kurzschluss) überwacht und schaltet im Fehlerfall ab.
Die Bedienung ist einfach und problemorientiert aufgebaut, wodurch eine sehr kurze Einarbeitungszeit sichergestellt wird.



MDR-339-P




PID-131-U

Standard-PID-Regler

Typische Anwendungen:

dynamische PID-Regelungen für

  • Kraft
  • Druck
  • Drehzahl und
  • Geschwindigkeit
weiterlesen

Diese Baugruppe dient zur allgemeinen Regelung von proportionalen Strecken. Die Regelstruktur ist als klassische PID-Regelung (plus Vorsteuerung) ausgeführt. Eine kurze Zykluszeit von 1 ms bietet auch bei dynamischen Anforderungen an die Regelung eine ausreichende Reserve.

Die analogen Signale können als 4… 20 mA, 20… 4 mA, 0… 10 V oder 10… 0 V  definiert werden. Über die Bereichsdefinition sind beliebige Spannungs- / Strombereiche einstellbar.

Das Ausgangssignal steht als aktiver Differenzausgang zum direkten Anschluss von Stellgliedern zur Verfügung (unipolar oder bipolar). Ein Schalteingang erlaubt weiterhin eine Umschaltung zwischen zwei Regelparametersätzen.

Zur Inbetriebnahme und zur Fernsteuerung kann eine REMOTE CONTROL Funktion aktiviert werden. In diesem Zustand ist eine Fernbedienung über die serielle Schnittstelle möglich.

PID-131-U


PQ-132-U

p/Q-Regler, Druckbegrenzungsregler für hydraulische Achsen

Typische Anwendungen:

  • elektronische 3-Wege Druckregelung
  • Druckbegrenzungsregelung und
  • Differenzdruckregelung
weiterlesen

Dieses Elektronikmodul wurde zur Steuerung und Druckregelung von hydraulischen Achsen entwickelt. Verwendung findet das klassische p/Q-Regelkonzept.  Die Sollwerte werden über analoge Signale oder als feste Parameter vorgegeben  und die Steuerung der Baugruppe mit digitalen Eingängen vorgenommen.

Der Differenzausgang ist zur Ansteuerung von Stetigventilen mit integrierter oder externer Elektronik (Differenzeingang) ausgelegt. Es kann aber auch ein Stromsignal parametriert werden.

Der Regelkreis arbeitet mit einer Regelzykluszeit von 1 ms (anpassbar). Der Regler ist mit zwei Parametersätzen ausgestattet, die bei kritischen Regelungen mit unterschiedlichen Arbeitspunkten angewählt werden können. Programmierbar sind die Standard-PID-Regelparameter und eine zusätzliche Aktivierungsschwelle für den Integrator. Intern wird das System auf diverse Fehler überwacht. Diese werden über das digitale Ausgangssignal und die zugehörige LED angezeigt.

PQ-132-U


MDR-133

Druckregelmodul mit und ohne integriertem Leistungsverstärker

Typische Anwendungen:

  • Druckregelung mit Druckbegrenzungsventilen bzw. Druckminderventilen

Diese Baugruppe dient zur Regelung von Drücken und Kräften in hydraulischen Anlagen. Die Reglerstruktur ist für Druckregelkreise mit typischen Druckventilen optimiert und ist aus Anwendersicht einfach und problemlos zu handhaben.

weiterlesen

Bei diesem Regelkonzept handelt es sich um eine Bypassregelung. Das Sollwertsignal wird direkt zum Regelausgang (Druckventil) geführt, und der Regler hat somit nur die Linearitätsfehler auszugleichen. In vielen Fällen kann die Optimierung ohne weitere Messmittel (nur ein Druckmanometer wird benötigt) vorgenommen werden.

Das Ausgangssignal steht als 0… 10 V oder 4… 20 mA Signal zum direkten Anschluss von Ventilen mit integrierter Elektronik zur Verfügung. Es können auch externe Verstärker sowie Steckerverstärker verwendet werden.

Alternativ ist das Modul mit integrierter Leistungsendstufe verfügbar. Der Vorteil der integrierten Leistungsendstufe liegt in dem integrierten Regelverhalten ohne zusätzliche Totzeiten. Hierdurch wird eine höhere Dynamik bzw. höhere Stabilität erreicht.

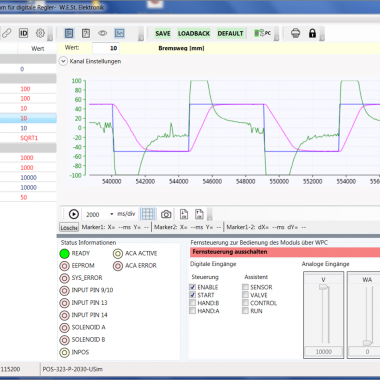

Die Parametrierung (USB-Schnittstelle) wird durch unser WPC-300 Programm unterstützt. Diverse Funktionen unterstützen die Inbetriebnahme und Fehlersuche.

MDR-133-U/P


MDR-137-P

Druckregelmodul mit integriertem Leistungsverstärker

Typische Anwendungen:

  • Druckregelung mit Druckventilen und Servopumpen sowie
  • Drehzahlregelung mit analogen Drehzahlgebern (Tacho)
weiterlesen

Diese Baugruppe regelt den Druck (und optional die Geschwindigkeit) eines hydraulischen Systems. Integriert ist eine Leistungsendstufe für Stetigventile. Verschiedene Einstellparameter ermöglichen eine optimale Anpassung an das jeweilige Ventil. Der Regelkreis arbeitet mit einer Regelzykluszeit von 1 ms und die integrierte Leistungsendstufe mit einer Zykluszeit von 0,125 ms für die Magnetstromregelung.

Der Sollwert und der Istwert werden über ein 0…10 V Signal (optional 4… 20 mA mit Kabelbruchüberwachung) angesteuert. Die Rampenfunktion und der PID-Regler sind universell einsetzbar. Der Ausgangsstrom ist geregelt und somit von der Versorgungsspannung und dem Magnetwiderstand unabhängig. Die Ausgangsstufe wird auf Kabelbruch und Überstrom (Kurzschluss) überwacht und schaltet im Fehlerfall ab.

Programmierbar sind die Standard-PID-Regelparameter und ein Schwellwert für die Integratorbegrenzung und -aktivierung sowie diverse Parameter zur Ventiladaption. Die Bedienung ist einfach und problemorientiert aufgebaut, wodurch eine sehr kurze Einarbeitungszeit sichergestellt wird.

MDR-137-P




SCU-138-P

Drehzahlregelmodul mit Leistungsendstufe

Typische Anwendungen:

  • Drehzahlregelungen mit Impulsgebern

Diese Baugruppe dient zur Regelung eines universellen Regelkreises zur Drehzahl- und Geschwindigkeitsregelung. Integriert ist eine Leistungsendstufe für Stetigventile. Verschiedene Einstellparameter ermöglichen eine optimale Anpassung an das jeweilige Ventil. Der Regelkreis arbeitet mit einer Regelzykluszeit von 1ms und die integrierte Leistungsendstufe mit einer Zykluszeit von 0,125 ms für die Magnetstromregelung.

weiterlesen

Der Sollwert wird über ein analoges Eingangssignal im Bereich von 0… 10 V oder 4… 20 mA vorgegeben. Optional ist die Ansteuerung über ein PWM-Signal möglich. Alternativ kann auch ein Sollwert intern fest programmiert werden (fixe Drehzahlregelung für Generatoren). Die Rampenfunktion und der PID-Regler sind universell einsetzbar. Der Ausgangsstrom ist geregelt und somit von der Versorgungsspannung und dem Magnetwiderstand unabhängig. Die Ausgangsstufe sowie Stromeingangssignale werden auf Kabelbruch überwacht und schalten im Fehlerfall die Endstufe ab.

Programmierbar sind die Standard-PID-Regelparameter und ein Schwellwert für die Integratorbegrenzung und -aktivierung sowie diverse Parameter zur Ventiladaption.

SCU-138-P
